GA-Z170N-WIFI 커피레이크 (coffeetime) 개조

인텔 코어 14세대가 곧 나온다는 시점에서 8세대 coffeetime 삽질 내용 한번 적어본다.



E5 v4 서버를 대체할 목적으로 빌드한 PC이다.





우선 지인에게 남는 i5-8500T가 있다는 이야기를 듣고 해당 CPU를 받아왔다.

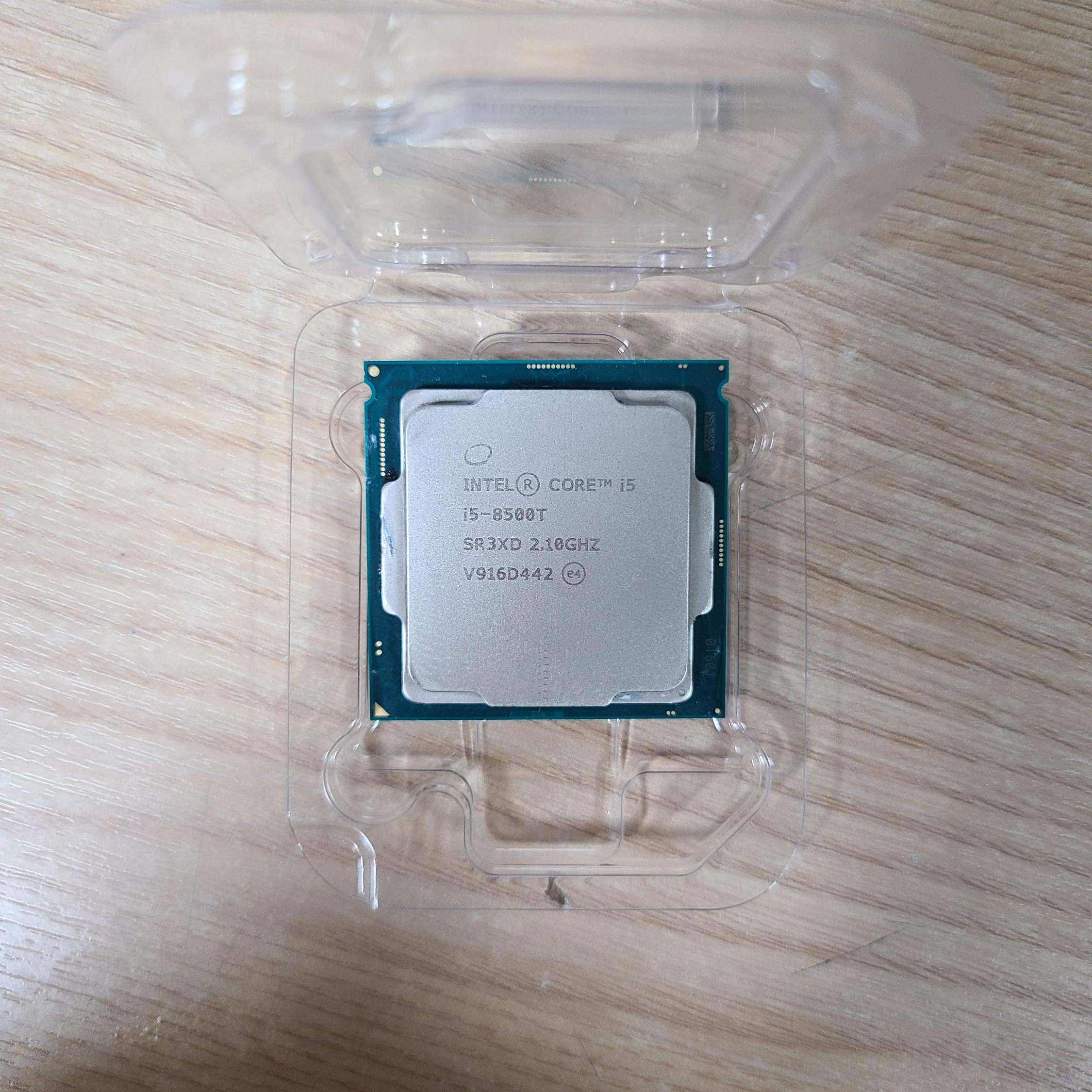

뚜따 이력이 있는 i5-8500T

평범한 인텔 i5 8세대 CPU (스펙시트)

접미사로 T 붙은건 저전력 버전이라고 보면 된다. (접미사 설명)





CPU는 해결되고 메인보드가 고민이였다.

케이벤치 리퍼몰에 ASUS H370-A 보드와 기가바이트 Z170 ITX 보드가 있었는데

결론적으론 기가바이트 Z170 ITX 보드를 구입하였다.

ITX보드라서 구입한 것보단 내가 고민하고 게으름 피우는 동안 누군가 H370-A 보드를 구입하였기 때문이다.

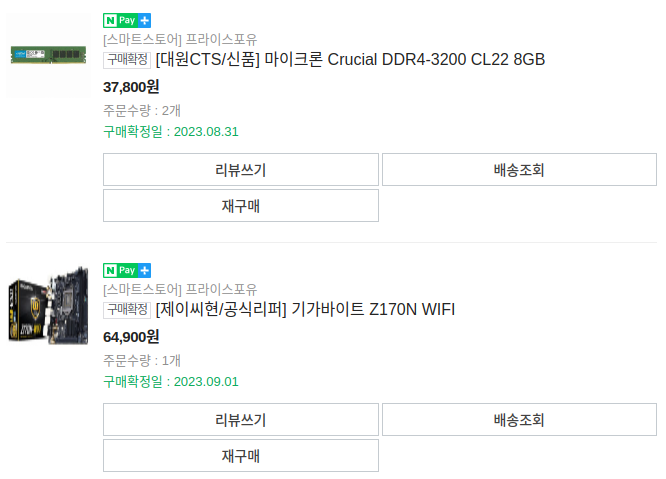

메인보드를 구입하며 마이크론 3200MHz 신품램도 한쌍 구입하였다.

이것이 삽질의 시작이 될 것을 나는 모르고 있었다.



택배가 왔다.

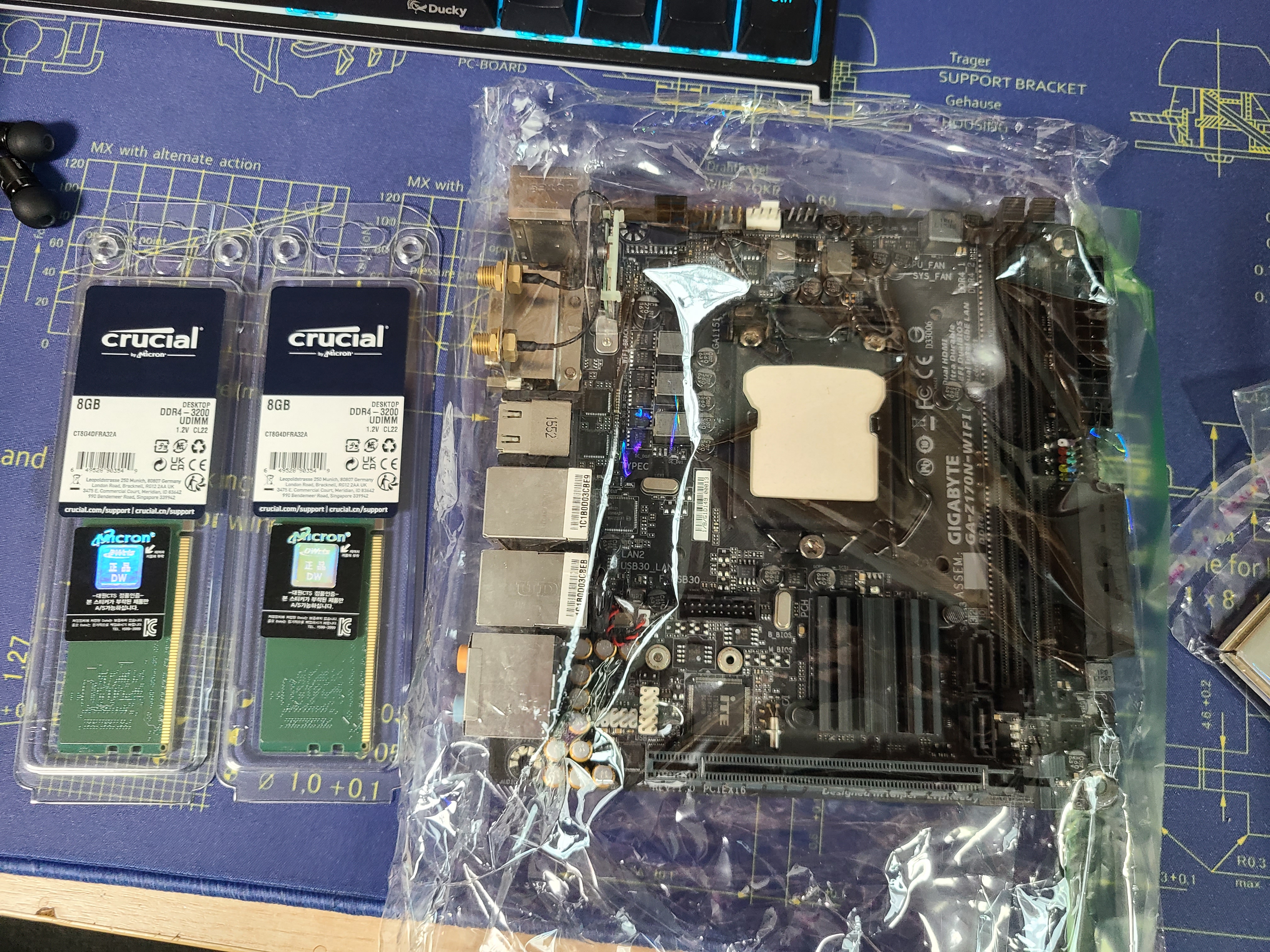

마이크론램과 기가바이트 보드

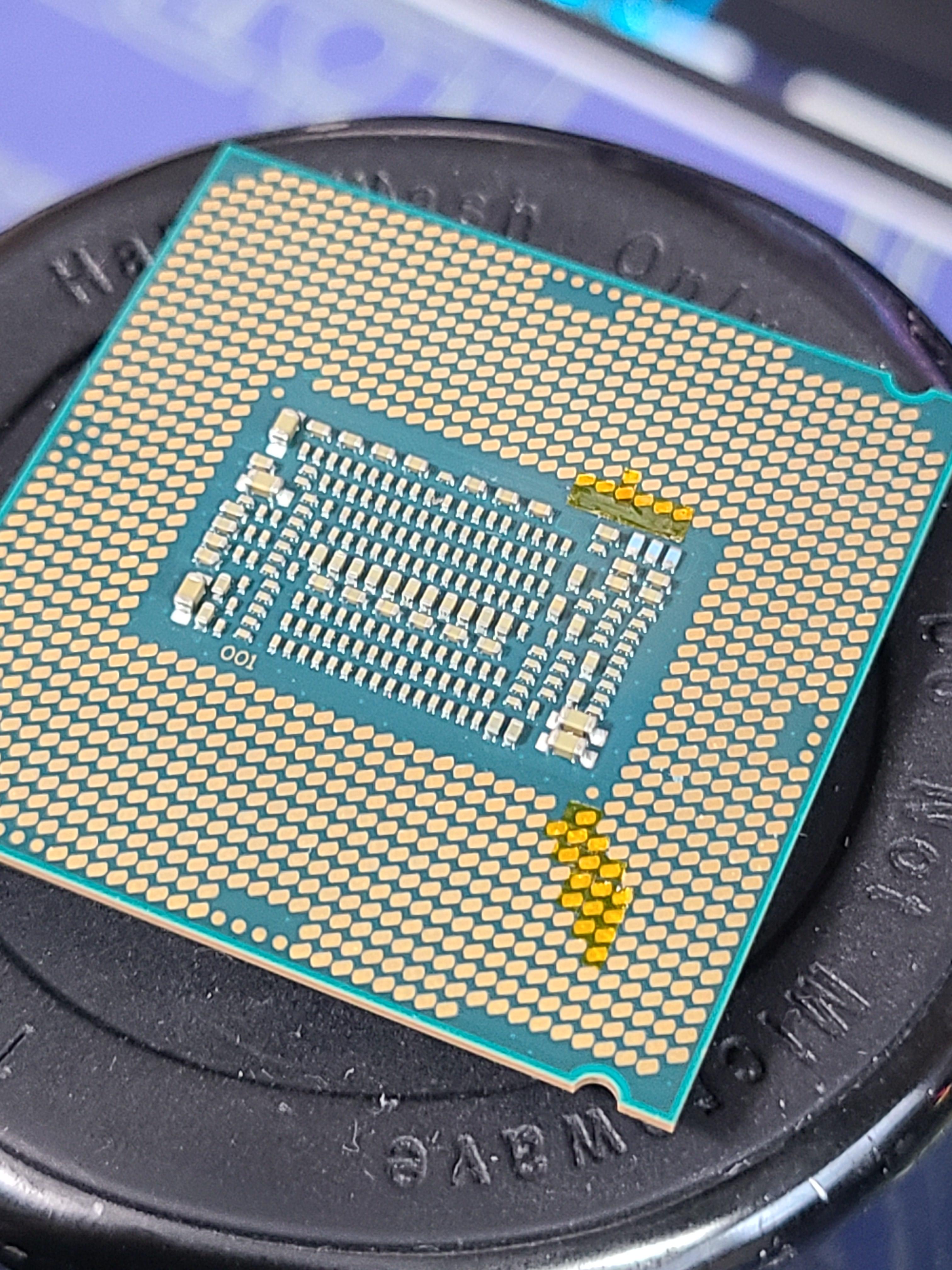

우선 CPU 핀 절연을 해줬다.

기가바이트 보드를 이용할땐 절연핀이 많아서 번거로운 편이다.

절연엔 집에 남는 캡톤 테이프 이용하였다.

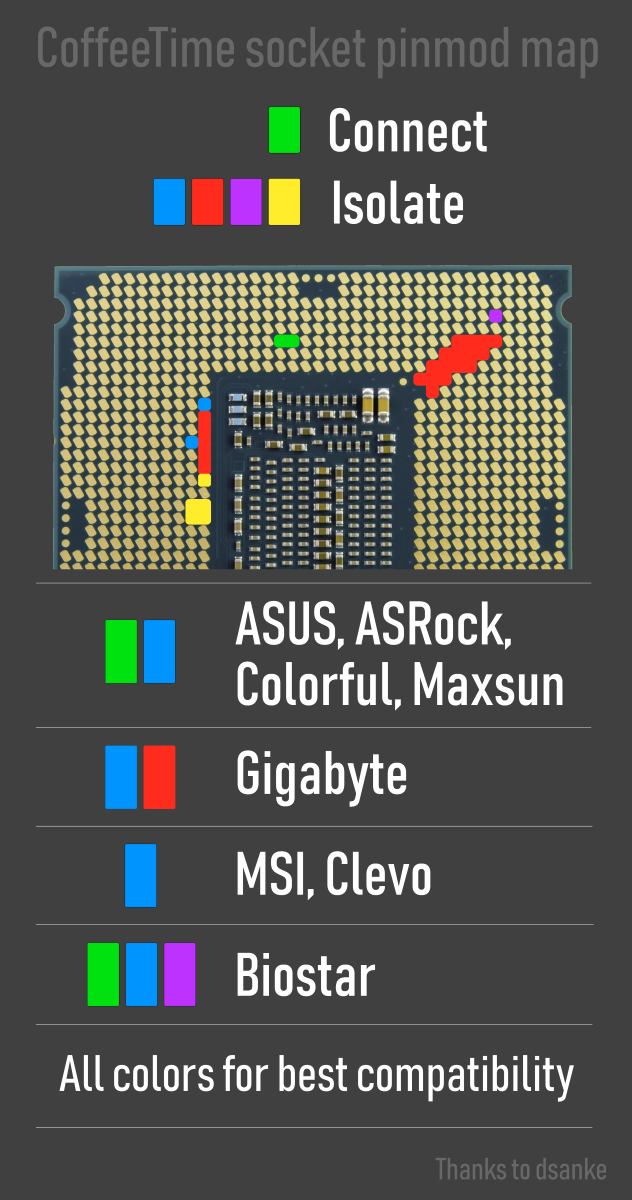

핀 절연 방법



CH341A 롬라이터를 소지하고 있기에 해당 롬라이터를 이용하였다.

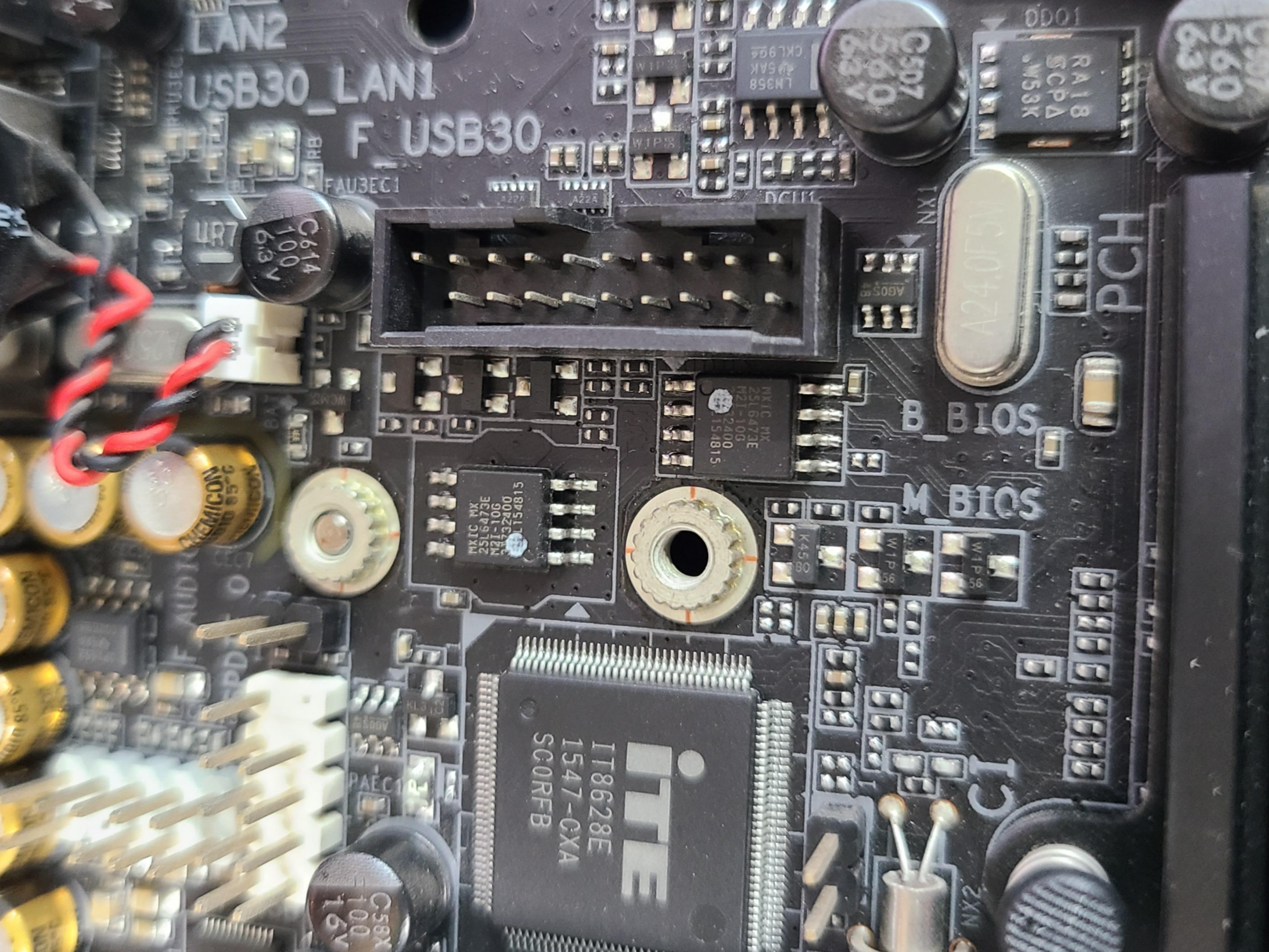

좌측이 메인 바이오스(M_BIOS), 우측이 백업 바이오스(B_BIOS)이다.

MX25L6473E 칩이였고 작동전압이 2.7~3.6V로 소지한 롬라이터를 이용할 수 있었다. (롬칩 데이터시트)

CH341A 롬라이터를 통해 우선 기존 원본롬을 덤프하였다.



이제 coffeetime 프로그램이 필요하다.

https://winraid.level1techs.com/t/guide-coffee-lake-cpus-on-skylake-and-kaby-lake-motherboards/32344/1416



[GUIDE] Coffee Lake CPUs on Skylake and Kaby Lake motherboards

coffeetime 0.99는 여기서 받을 수 있다.

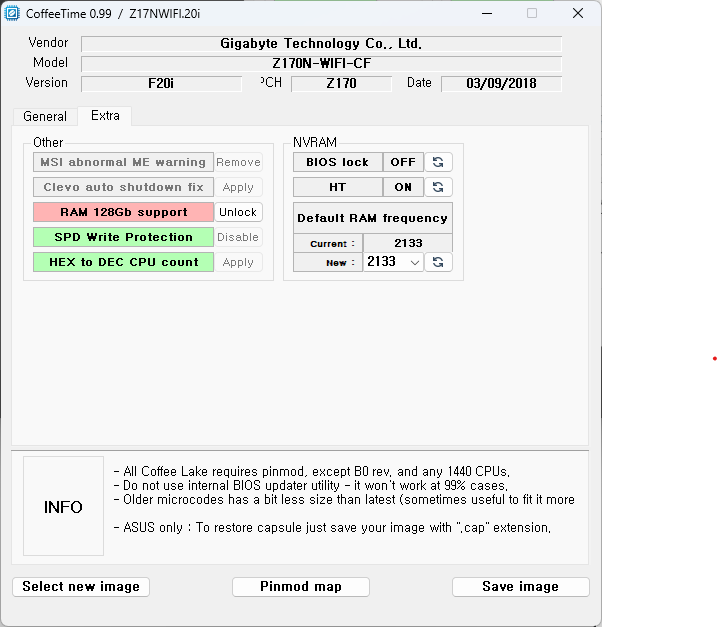

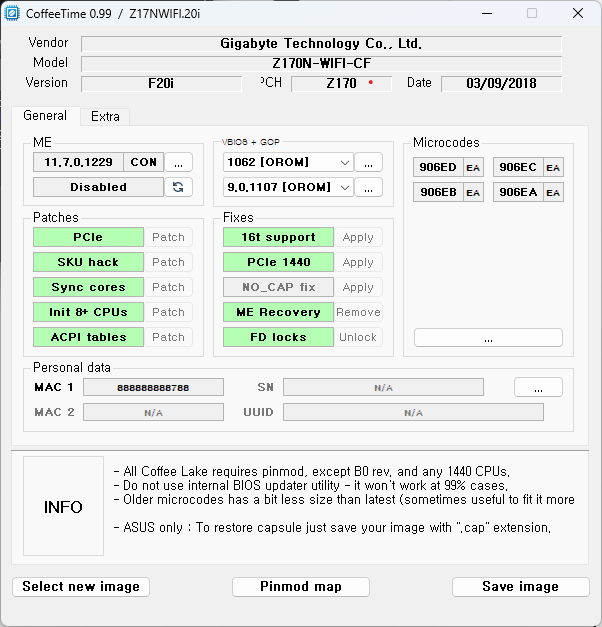

사용법은 나보다 더 설명 잘해주신 분들이 많다.

기본적으로 각 항목에 마우스를 올리면 간략한 도움말이 나오니 그것도 참고하면 편리하다.

SKL (스카이레이크), KBL (카비레이크), CFL (커피레이크)

나의 경우는 기가바이트 공홈에서 최신바이오스를 받아서 적용시켰다.

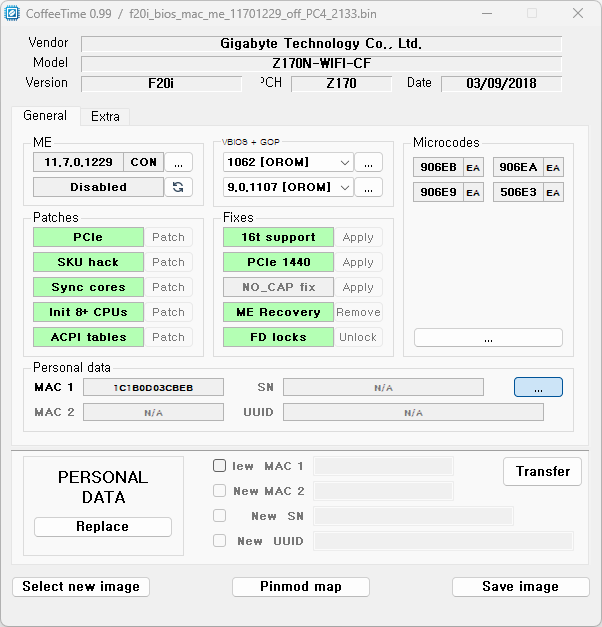

이 과정에서 MAC주소와 같은 보드 고유정보를 입혀줘야하니 Personal data 탭에서 ...버튼을 누르고

Transfer 버튼으로 덤프한 원본롬을 열어주고 고유정보를 선택해서 교체해준다.

이제 수정한 바이오스 이미지를 저장해준다.



저장한 바이오스 이미지는 다시 CH341A 롬라이터로 플래싱해준다.



이제 부팅만 되면 되는데 왜 안될까?



문제는 3200MHz 램이였다



바로 당근마켓에서 약속 잡고 2133MHz 램 사왔다.

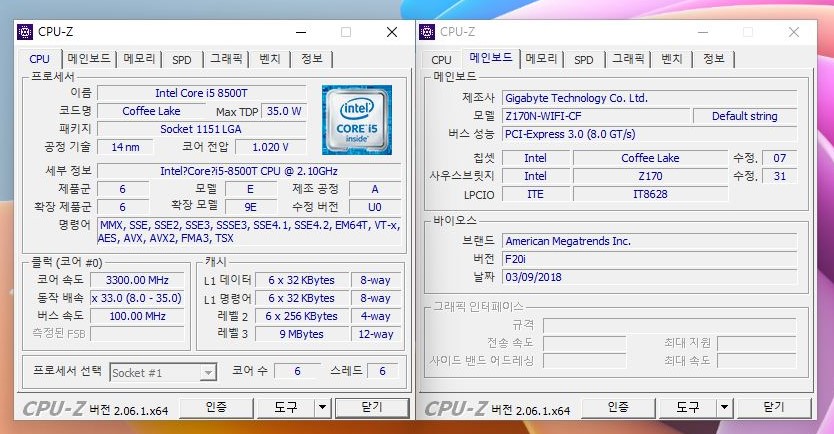

i5-8500T

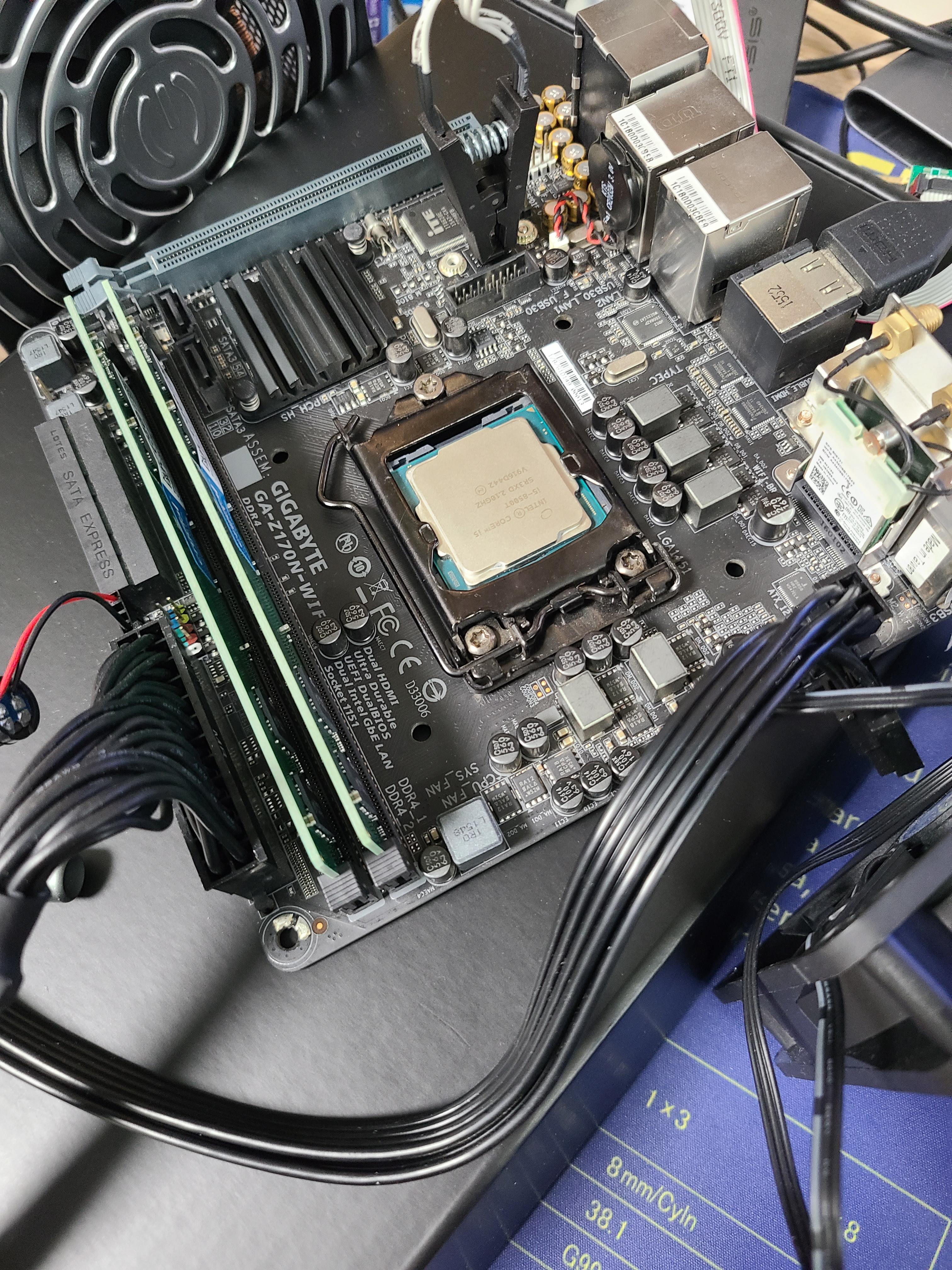

GA-Z170N-WIFI

삼성 2133MHz 8GB 2장

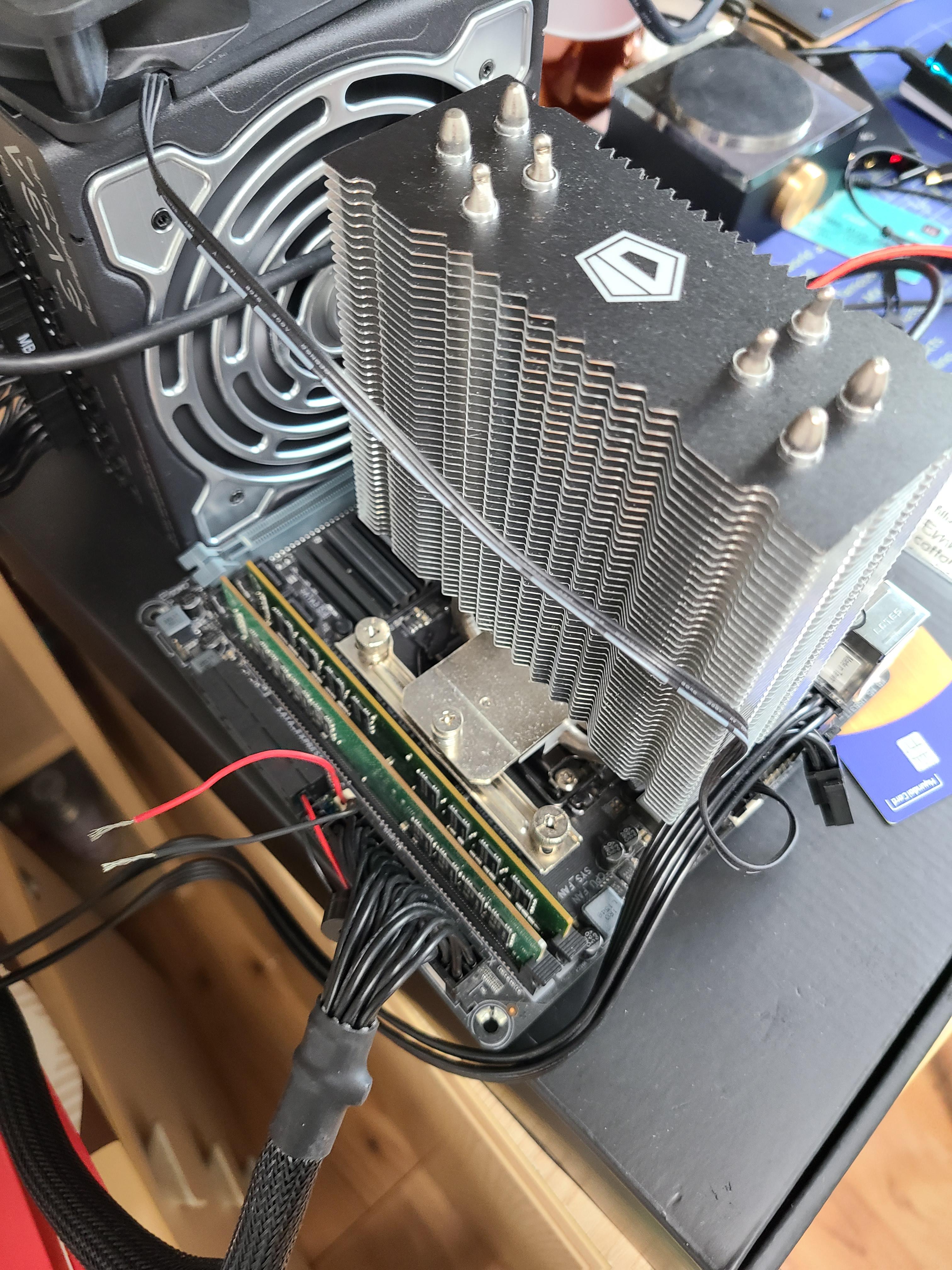

잘 켜진다.



끗





아래는 직접 만든 개조바이오스다.

기가바이트 GA-Z170N-WIFI Rev1.0 전용이다.

01

ME : 11.7.0.1229 CONSUMER + OFF

VBIOS : 1062

GOP : 9.0.1107

Microcodes : only CFL

Default Mem CLK : 2133MHz

F20i_CFL.zip

5.55MB
